Металлоконструкции из сварного настила Точинвест-Строй

Завод металлоконструкций "Точинвест-Строй" изготавливает металлоконструкции на основе сварного решетчатого настила с антикоррозийной защитой горячим цинком по ГОСТ 9.307-2021 с соблюдением всех требований технической документации Заказчика.

Конструкционный состав:

Несущие стальные полосы толщиной от 2 до 5 мм;
Связующие витые прутки круглого сечения.

Доступные варианты комплектации:

С обрамлением и без;
С зубом противоскольжения и без;
С покрытием горячим цинком по ГОСТ 9.307-21 и без для самостоятельного нанесения антикоррозионной защиты.

Индивидуальный расчет стоимости и сроков изготовления металлоконструкций из сварного решетчатого настила под необходимые параметры Вашего проекта доступен по кнопке "Заказать" или по телефону 8(800)511-58-28, а так же электронной почте tis@tochinvest.ru

Основные характеристики сварного решетчатого настила

Сварной решетчатый настил - представляет собой ячеистую конструкцию из несущих стальных полос и связующих прутков, соединенных между собой точечной сваркой. Металлоконструкции из сварного настила широко применяются на объектах с дополнительными требованиями к пропуску света, вентиляции и жидкостей, обеспечивая функциональности и эстетичный внешний вид.

Допустимые размеры ячеек, мм: минимальный размер 21*24, максимальный 51*100
Допустимая равномерная нагрузка на 1м2, тн: до 88 при пролете между несущими опорами в 300 мм
Допустимая точечная нагрузка на 1 дм2, тн: до 5,23

Процесс производства

В процессе производства сварного решетчатого настила применяется технология электроплавки, обеспечивающая жесткое соединение несущих стольных полос и связующих прутков. Вся сварка выполняется в соответствии с ГОСТ 14771 "Дуговая сварка в защитном газе. Соединения сварные" — это гарантирует стабильное качество швов и геометрию соединений. Сам конструктив представляет собой решетку. Стальные полосы располагаются с заданным шагом в одном направлении широкими сторонами параллельно друг другу. Именно они берут на себя рабочую нагрузку. Прутки накладываются поверх и перпендикулярно несущим полосам, фиксируют их положение и задают ширину полотна, при этом сами не участвуют в принятии нагрузки.

На выходе конструкция из сварного решетчатого настила проходит строгий контроль качества и проверку заявленным в технической документации требованиям. Далее изделие направляется в цех горячего цинкования, где проходит предварительную обработку поверхности с последующим нанесением защитного цинкового покрытия методом погружного горячего цинкования. Каждый этап сопровождается обязательным контролем специалистов ОТК. Готовое изделие из оцинкованного сварного решетчатого настила обладает высокими эксплуатационными характеристиками и высокой устойчивостью с коррозии.

Цинкование решетчатых настилов

Стандартный

Стандартные сварной решетчатый настил изготавливается в различных типоразмерах согласно технической документации.

Параметры несущей полосы, мм: высота от 20 до 50, толщиной от 2 до 5 и стандартным шагом несущей полосы 34,3
Максимальные размеры полотна, м: до 6,1 в длину и до 1 в ширину

Для обеспечения безопасности используется круглый рифленый пруток

С противоскользящими зубьями

Решетчатый настил с противоскользящими свойствами применяется на открытых площадках с повышенным риском скольжения из-за снега, льда и влаги. На несущих полосах выпиливаются специальные выемки или зубья.

Возможные формы зубьев: S4, S5, S6

S4 («Волна»): Самый распространенный и востребованный тип. Имеет частые зубья, обеспечивающие хороший противоскользящий эффект. Подходит для большинства пешеходных зон, лестниц и площадок.

S5 («Радиус»): Зубья имеют радиусную (закругленную) форму. Обеспечивает идеальные противоскользящие свойства и считается самым травмобезопасным вариантом. Рекомендуется для мест с частым обледенением и в цехах химической или пищевой промышленности.

S6 («Трапеция»): Зубья имеют трапециевидную форму. Применяется в зонах с постоянно низкими температурами, например, в северных регионах)

Преимущества конструкций на основе сварного решетчатого настила

Повышенная прочность и надёжность на участках с высокими нагрузками.
Высокие противоскользящие свойства, обеспечивающие безопасность при эксплуатации.

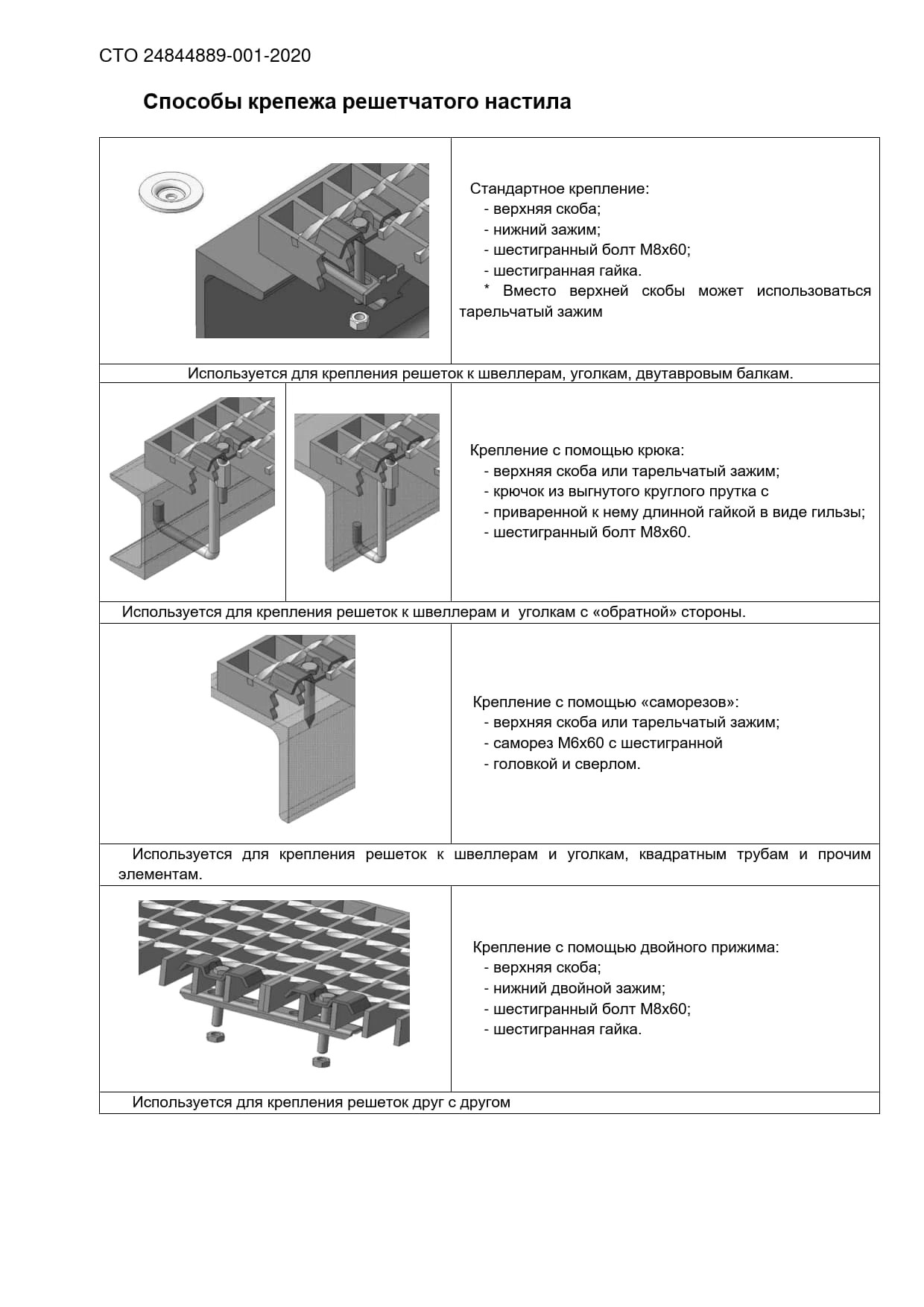

Простота монтажа: настил фиксируется крепежом, что позволяет быстро его установить.
Производство под индивидуальные размеры: мы изготавливаем настил в соответствии с нормативами, позволяя выбрать нужный размер и количество.
Долговечность и устойчивость к атмосферным воздействиям благодаря использованию высококачественной стали и защитного покрытия.

Решетчатые настилы: современное решение для строительства

В России решетчатые настилы начали активно внедряться относительно недавно и уже стали неотъемлемой частью как промышленного, так и гражданского строительства, находя применение в самых неожиданных областях. Многофункциональность сварного настила обеспечивается различными вариантами поверхностей. Благодаря высокой износостойкости и прочности сварной конструкции, настил применяется для обустройства:

• ограждений и перекрытий; • промышленных и строительных платформ; • промышленных полов и кровли; • лестничных маршей и пандусов; • площадок технического обслуживания; • складских комплексов, входных групп торговых центров; • эстакад, мостов и переходов; • систем дренажа и водоотведения.

Сварной настил также может использоваться в других стальных конструкциях, где важна повышенная надёжность и соблюдение норм технической безопасности. Особого внимания заслуживают лестничные ступени и площадки — одни из самых востребованных изделий на основе решетчатого настила, которые сочетают безопасность, удобство монтажа и длительный срок службы.

Металлические лестничные марши и площадки из решетчатого настила

На основе сварного решетчатого настила «Точинвест-Строй» изготавливает лестничные марши и площадки для промышленного и гражданского строительства.

Металлические лестничные марши выгодно отличаются от железобетонных:
— малый вес — снижается нагрузка на фундамент и несущие элементы;
— быстрый монтаж без сварочных работ (на болтовых креплениях);
— современный индустриальный дизайн;
— безопасность эксплуатации на улице: решетка не накапливает воду, снег и грязь Параметры лестничных сходов соответствуют ГОСТ 23120-78.

Площадки из решетчатого настила — основа лестничных маршей и технологических переходов. Именно из них собираются горизонтальные секции лестниц, переходные мостики и пандусы. Помимо этого, площадки используются как самостоятельные конструкции для обслуживания оборудования, эстакад и промышленных установок. Каждая площадка изготавливается по чертежам заказчика — с любыми размерами, конфигурацией и типом поверхности (гладкая или с зубьями противоскольжения). Благодаря ячеистой структуре настила площадки не задерживают осадки и загрязнения, что особенно важно для наружных объектов.

Лестничные ступени из сварного настила

Ступени из решетчатого настила имеют открытую структуру: дождевая вода, снег и уличная грязь не задерживаются на поверхности, что исключает появление ледяной корки. Передняя кромка оснащена специальным кантом безопасности, который обеспечивает надежное сцепление с обувью и добавляет конструкции дополнительную жесткость. Ступени могут выполняться с гладкой несущей полосой или с противоскользящими зубьями (S4, S5, S6).

Конструктивные особенности лестничных ступеней:

Изготавливаются из сварного решетчатого настила с дополнительным обрамляющим профилем.
Боковые монтажные планки позволяют быстро установить ступени без сверления и механической доработки.
По запросу производим ступени нестандартных габаритов и с произвольным шагом крепёжных отверстий.

Стандартные размеры ступеней из настила:

Ширина (мм): 600, 700, 800, 900, 1000, 1100, 1200
Глубина (мм): 240, 270, 305

Обозначение	Величина, мм
d	40	120	150	180
B	110	240	270	305

В таблице указана стандартная ширина ступени (В) и межцентровое расстояние (d) в соответствии с немецким стандартом DIN 24537. По согласованию с заказчиком ступени могут быть изготовлены других размеров.

Цены на сварной решетчатый настил

«Точинвест-Строй» предлагает металлоконструкции из сварного решетчатого настила с горячим цинком по ГОСТ 9.307-2021. Цена каждого изделия рассчитывается индивидуально и зависит от:
• размеров ячейки и полотна;
• толщины несущей полосы (2–5 мм);
• наличия противоскользящих зубьев (S4, S5, S6);
• объёма партии и сложности обработки.

Для расчёта стоимости и сроков свяжитесь с нами:
• Телефон: 8(800)511-58-28
• E-mail: tis@tochinvest.ru
Индивидуальный подход, доставка по РФ, строгое соблюдение сроков и требований.

Заказать

Примеры металлоконструкций из сварного настила "Точинвест-Строй"

Металлоконструкции из сварного решетчатого настила с защитным цинковым покрытием на промышленных объектах и объектах обустройства взлетно-посадочных площадок для малой авиации производства ООО "ТОЧИНВЕСТ - СТРОЙ"

Оставить заявку

Металлоконструкции из сварного настила доступны для заказа и доставки в любой регион России. Менеджеры отдела продаж Завода металлоконструкций Точинвест - Строй готовы помочь вам рассчитать необходимое количество настила и определить предварительную цену его изготовления. Стоимость зависит от размеров конструкций и сложности производства. Для получения подробной информации свяжитесь с нашими специалистами: по телефону 8(800)511-58-28 или email tis@tochinvest.ru. Или оставьте заявку через форму обратной связи.
